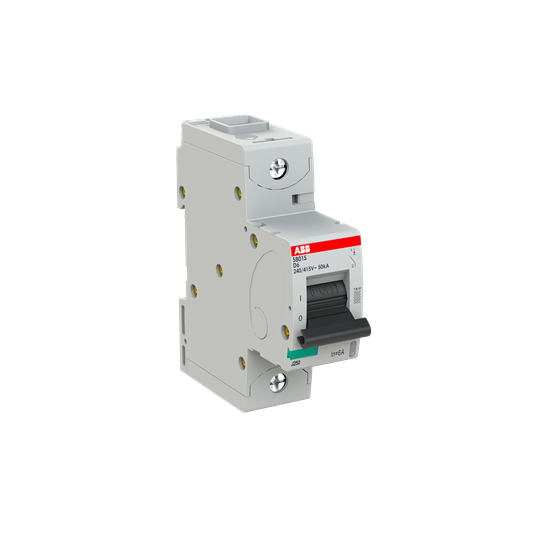

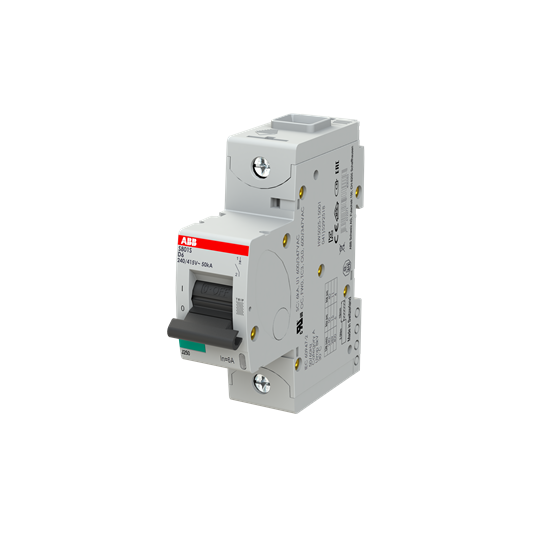

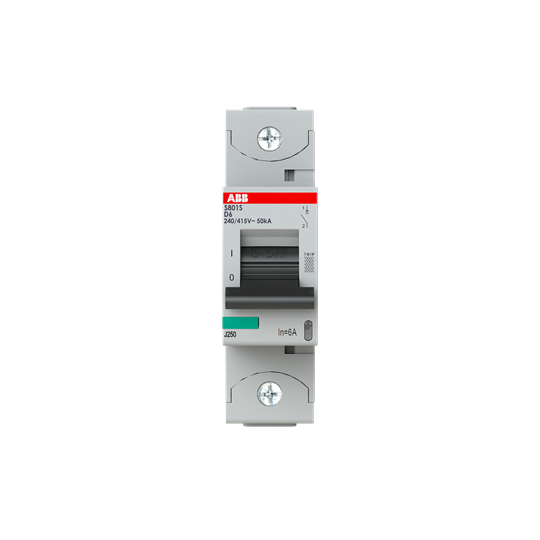

Automat S801S-D6
Produktnummer
1628416
S801S, 50kA, 1Pol, D-kar, 6A, 690V
S 800 S-D karakteristikk
Funksjon: Beskyttelse mot overlast og kortslutning der det er krav om høy bryteevne. Beskyttelse for kretser med høye startstrømmer (f. eks motor, LV/LV transformatorer). Utmerket i applikasjoner der det er behov for selektivitet mot en overstående bryter eller som back-up mot en underliggende automat.
Applikasjoner: Forretningsbygg og industri.
Standard: IEC/EN 60898, IEC/EN 60947-2
Icn=25 kA
Icu=50 kA
Produktdetaljer
Teknisk spesifikasjon
Innbyggingsdybde82.5 mm
UtløsningskarakteristikkD
Poltall (totalt)1
Antall beskyttede poler1
Merkestrøm6 A
Merkespenning230 V
Nominell isolasjonspenning Ui690 V
Merkespenningstyrke Uimp8 kV
Nominell bryteevne Icn iflg. EN 60898 bei 230 V25 kA
SpenningstypeAC/DC
Nominell bryteevne Icn iflg. EN 60898 bei 400 V25 kA
Nominell bryteevne Icu iflg. IEC 60947-2 ved 230 V50 kA
Nominell bryteevne Icu iflg. IEC 60947-2 ved 400 V6 kA
Frekvensområde50 - 60 Hz
Effekttap1.8 W
Produktnummer
SAPDCS268
Elnummer1628416
Produktnummer1628416
EAN/GTIN7612271408183
Produsentnummer2CCS861001R0061
Leverandørnummer2CCS861001R0061
Standard informasjon
Pakkestørrelse (LxBxH)95 x 27 x 82.5 mm
Volum0.212 l
Vekt0.245 kg
Baseenhetstk
Pakkeenhet1
Forbruksmengde–
UNSPSC32000000
MerkeABB
OpprinnelseslandCH Switzerland
Tolltariff85362000
