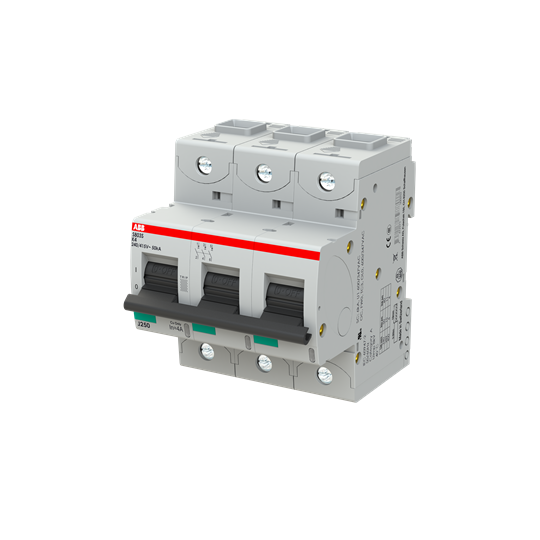

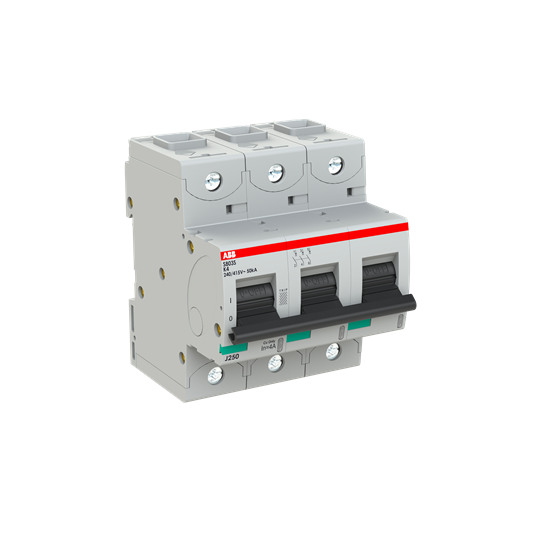

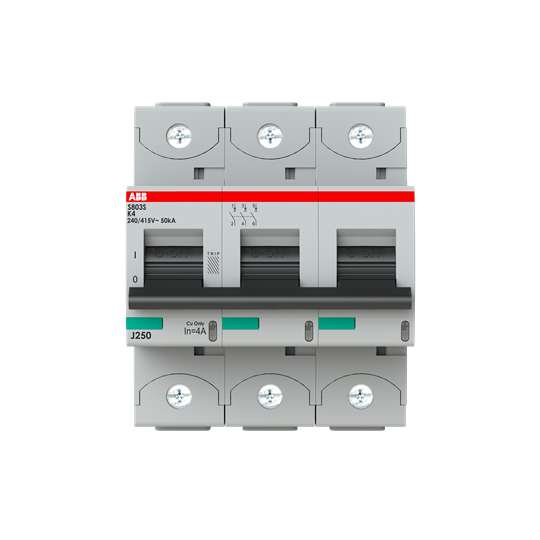

Automat S803S-K4
Produktnummer
1628526
S803S-K4, 50kA, 3 pol, 4,5 mod, K kar, 690V
S 800 S-K karakteristikk
Funksjon: Beskyttelse mot overlast og kortslutning i motor- og trafokretser der det er krav om høy bryteevne. Utmerket i applikasjoner der det er behov for selektivitet mot en overstående bryter eller som back-up mot en underliggende automat.
Fordeler: Ingen uønskede avbrudd på grunn av høye innkoblings- og startstrømmer opp til 10xIn.
På grunn av det meget følsomme termiske bimetallet gir K-karakteristikk en meget god beskyttelse i overstrøms området, i tillegg til en god beskyttelse av kabler og linjer.
Applikasjoner: Forretningsbygg og industri.
Standard: IEC/EN 60947-2
Icu=50 kA
Produktdetaljer
Teknisk spesifikasjon
Innbyggingsdybde82.5 mm
UtløsningskarakteristikkK
Poltall (totalt)3
Antall beskyttede poler3
Merkestrøm4 A
Merkespenning400 V
Nominell isolasjonspenning Ui690 V
Merkespenningstyrke Uimp8 kV
SpenningstypeAC/DC
Nominell bryteevne Icn iflg. EN 60898 bei 400 V25 kA
Nominell bryteevne Icu iflg. IEC 60947-2 ved 230 V50 kA
Nominell bryteevne Icu iflg. IEC 60947-2 ved 400 V6 kA
Frekvensområde50 - 60 Hz
Effekttap6 W
Energibegrensningsklasse3
Produktnummer
SAPDJT901
Elnummer1628526
Produktnummer1628526
EAN/GTIN7612271500252
Produsentnummer2CCF019959R0001
Leverandørnummer2CCF019959R0001
Standard informasjon
Pakkestørrelse (LxBxH)82.5 x 81 x 95 mm
Volum0.635 l
Vekt0.735 kg
Baseenhetstk
Pakkeenhet1
Forbruksmengde–
UNSPSC32000000
MerkeABB
OpprinnelseslandCH Switzerland
Tolltariff85362000
