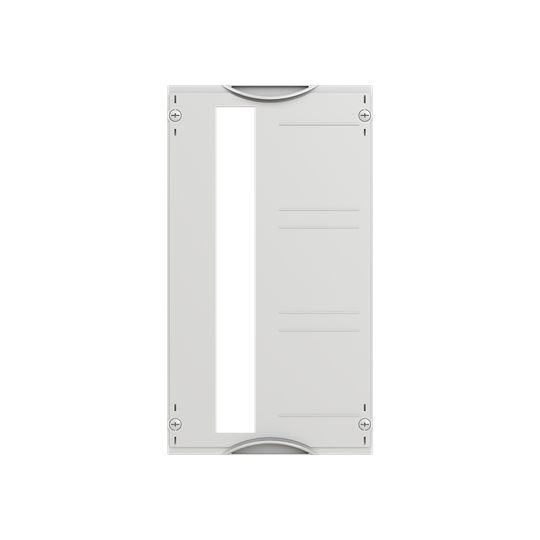

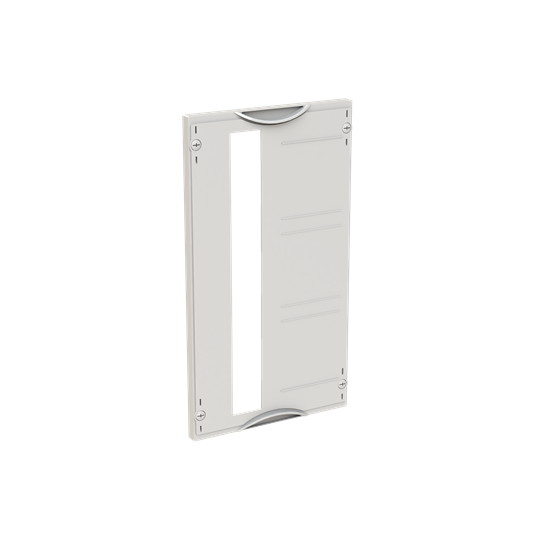

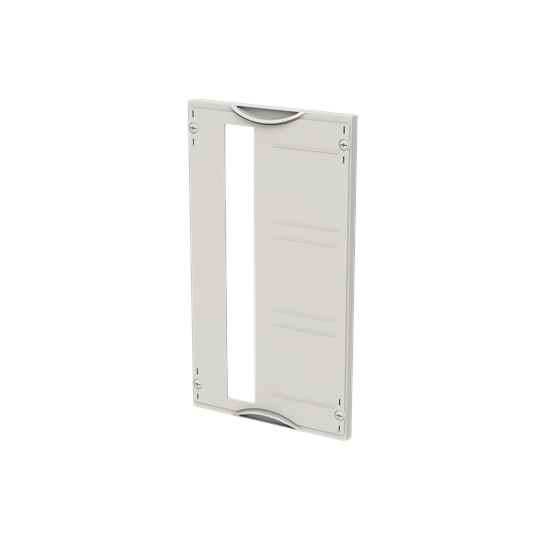

Avdekning AS13V Smisslinemod. MBC103VS

Avdekningen AS13V, er en avdekning som leveres som et byggesett i CombiLine-N systemet fra ABB Striebel & John, hvor den enkle oppbyggingen av panelene og de ulike kombinasjoner av moduler, gjør monteringen rask og trygg. Avdekningen leveres flatpakket i en eske og høyden på modulen er 450mm, og bredden er 250mm, 36 moduler, og passer til SmissLinemodulen MBC103VS. Avdekningen er av plast og den festes fast med en skrue (ED50P12) med 90 graders trykk- og vri-funksjon, i avdekningsbraketten ED138P4. Fargen på avdekningen er RAL 7035 lys grå og utforming er en åpen avdekning for SmissLine TP utstyr, og det er sokkelplass for 1 x 22 moduler hvor soklene monteres vertikalt på vertikale DIN-skinner. Avdekningsbrakettene for avdekningen monteres på en EDF eller WR-profil, som må bestilles i tillegg. Avdekningen er godkjent for 400V AC merkespenning og 690V AC isolasjonspenning samt 850A merkestrøm og her i henhold til standardene DIN EN 61439-1/2/3, VDE 0660 600-1/2/3.
