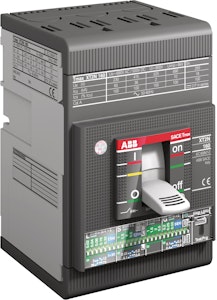

EFFEKTBRYTER XT2N 160 EKIP LS/I IN=100A3PFF
Produktnummer
4309650
XT2, N-36kA@415V, In=100A, 3 pol, EL, Ekip LS/I, Un=690 volt AC, F. Eff.Br
Tmax XT XT2N kompaktbryter med elektronisk DIP-vern og nominell strøm på 100A i 3pol utførelse. Bryteevne (N) gir Icu 36kA@415V/10kA@690V. Vernet er stillbar termisk i område 0,4-1xIn og kortsluttning i område 1-10xIn med muligheter for tidsforsinkelse i begge områder. Bryteren leveres for fast montering og har som standard frontilkobling på hovedklemmer.
Produktdetaljer
Teknisk spesifikasjon
Nominell kontinuerlig strøm Iu160 A
Merkespenningsområde690 - 690 V
Nominell verdi kortslutningsbryteevne Icu ved 400 V, 50 Hz36 kA
Innstillingsområde for overlastutløser40 - 100 A
Innstillingsområde for kortvarig forsinket kortslutningsutløser100 - 1000 A
Innstillingsområde for momentan kortslutningsutløser100 - 1000 A
Effekttap4.2 W
ApparatkonstruksjonInnbyggingsapparat, fastmontert
Integrert jordfeilvernnei
Tilkoblingstype hovedstrømkretsBolttilkobling
Egnet for montasje på DIN-skinnenei
Montering på DIN skinne mulignei
Antall hjelpekontakter normalt lukket0
Antall hjelpekontakter normalt åpne0
Antall hjelpekontakter som veksler0
Produktnummer
SAPCDY631
Elnummer4309650
Produktnummer4309650
EAN/GTIN8015644007942
Produsentnummer1SDA067057R1
Leverandørnummer1SDA067057R1
Standard informasjon
Pakkestørrelse (LxBxH)82.5 x 90 x 130 mm
Volum0.965 l
Vekt1.2 kg
Baseenhetstk
Pakkeenhet1
Forbruksmengde–
UNSPSC39121616
MerkeABB
OpprinnelseslandIT Italy
Tolltariff85362000
