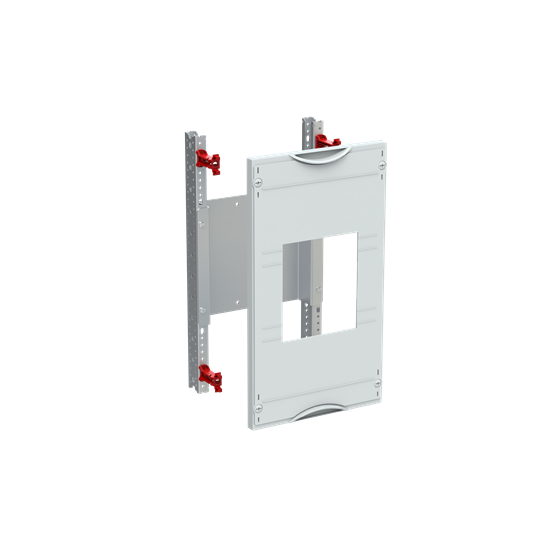

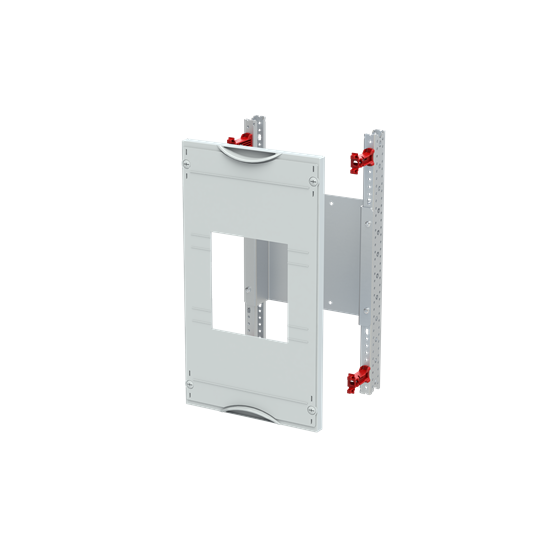

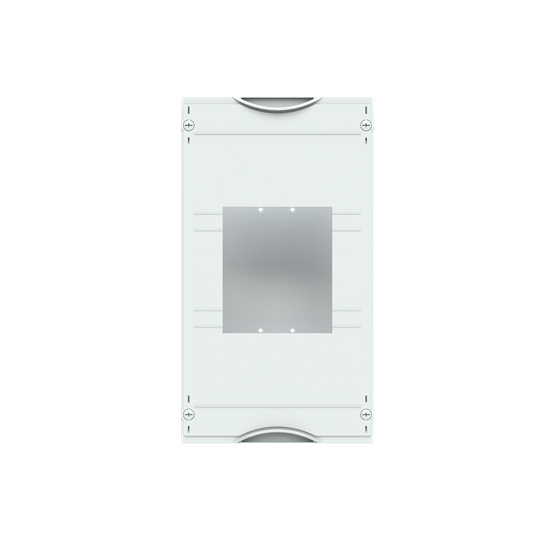

EFFEKTBRYTERMODUL MBA192XT XT5 3-POL

Effektbrytermodulen MBA192XT, er en modul som leveres som et byggesett i CombiLine-N systemet fra ABB Striebel & John, hvor den enkle oppbyggingen av panelene og de ulike kombinasjoner av moduler, gjør monteringen rask og trygg. Modulen er flatpakket i en eske med de nødvendige delene som fester for avdekningen, plastavdekningen, montasjeplate og skruer, samt en monteringsanvisning. Høyden på modulen er 450mm, og bredden er 250mm, 36 moduler. Kan kombineres med et 3/4-polet samleskinnesystem. Montasjeplaten er tilpasset for montering av 1 stk. ABB Tmax XT5 400A 3pol, avdekningen er i plast med åpning for bryteren og den festes fast med en skrue med 90° trykk- og vri-funksjon i feste ED138P4. Fargen er RAL 7035 lys grå, og modulen monteres på en EDF eller WR-profiler, som må bestilles i tillegg. Minimum skapdybde for montering av modulen er 225mm. Modulene er godkjent for 400V AC og 690V AC samt 850A, og her i henhold til standardene DIN EN 61439-1/2/3, VDE 0660 600-1/2/3
