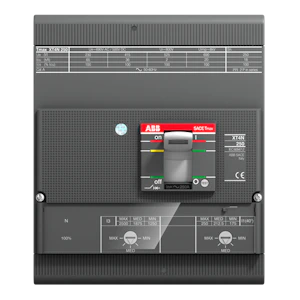

XT4H 160 TMA 80-800 4P F F
Produktnummer
4380113
XT4, H-70kA@415V, In=80A, 4 pol, TM, TMA, Un=690 volt AC, F. Eff.Br
Tmax XT XT4H kompaktbryter med termomagnetisk vern og nominell strøm på 80A i 4pol utførelse. Bryteevne (H) gir Icu 70kA@415V/15kA@690V. Vernet er stillbar termisk i område 0,7-1xIn og kortsluttning i område 5-10xIn. Bryteren leveres for fast montering og har som standard frontilkobling på hovedklemmer.
Produktdetaljer
Teknisk spesifikasjon
Nominell kontinuerlig strøm Iu160 A
Merkespenningsområde690 - 690 V
Nominell verdi kortslutningsbryteevne Icu ved 400 V, 50 Hz70 kA
Innstillingsområde for overlastutløser56 - 80 A
Innstillingsområde for momentan kortslutningsutløser400 - 800 A
Effekttap5.52 W
ApparatkonstruksjonInnbyggingsapparat, fastmontert
Integrert jordfeilvernnei
Tilkoblingstype hovedstrømkretsBolttilkobling
Egnet for montasje på DIN-skinnenei
Montering på DIN skinne mulignei
Antall hjelpekontakter normalt lukket0
Antall hjelpekontakter normalt åpne0
Antall hjelpekontakter som veksler0
Utløsermelder tilgjengelignei
Produktnummer
SAPDJU817
Elnummer4380113
Produktnummer4380113
EAN/GTIN8015644022594
Produsentnummer1SDA068353R1
Leverandørnummer1SDA068353R1
Standard informasjon
Pakkestørrelse (LxBxH)82.5 x 140 x 160 mm
Volum1.848 l
Vekt3.5 kg
Baseenhetstk
Pakkeenhet1
Forbruksmengde–
UNSPSC32000000
MerkeABB
OpprinnelseslandIT Italy
Tolltariff85362000
