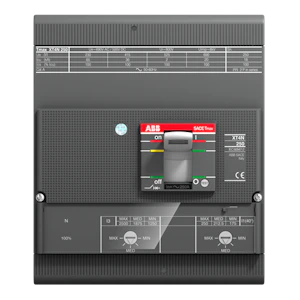

XT4L 160 TMA 100-1000 4P F F
Produktnummer
4380128
XT4, L-120kA@415V, In=100A, 4 pol, TM, TMA, Un=690 volt AC, F. Eff.Br
Tmax XT XT4L kompaktbryter med termomagnetisk vern og nominell strøm på 100A i 4pol utførelse. Bryteevne (L) gir Icu 120kA@415V/18kA@690V. Vernet er stillbar termisk i område 0,7-1xIn og kortsluttning i område 5-10xIn. Bryteren leveres for fast montering og har som standard frontilkobling på hovedklemmer.
Produktdetaljer
Teknisk spesifikasjon
Nominell kontinuerlig strøm Iu160 A
Merkespenningsområde690 - 690 V
Nominell verdi kortslutningsbryteevne Icu ved 400 V, 50 Hz120 kA
Innstillingsområde for overlastutløser70 - 100 A
Innstillingsområde for momentan kortslutningsutløser500 - 1000 A
Effekttap6.24 W
ApparatkonstruksjonInnbyggingsapparat, fastmontert
Integrert jordfeilvernnei
Tilkoblingstype hovedstrømkretsBolttilkobling
Egnet for montasje på DIN-skinnenei
Montering på DIN skinne mulignei
Antall hjelpekontakter normalt lukket0
Antall hjelpekontakter normalt åpne0
Antall hjelpekontakter som veksler0
Utløsermelder tilgjengelignei
Produktnummer
SAPDJU830
Elnummer4380128
Produktnummer4380128
EAN/GTIN8015644022938
Produsentnummer1SDA068387R1
Leverandørnummer1SDA068387R1
Standard informasjon
Pakkestørrelse (LxBxH)82.5 x 140 x 160 mm
Volum1.848 l
Vekt3.5 kg
Baseenhetstk
Pakkeenhet1
Forbruksmengde–
UNSPSC32000000
MerkeABB
OpprinnelseslandIT Italy
Tolltariff85362000
