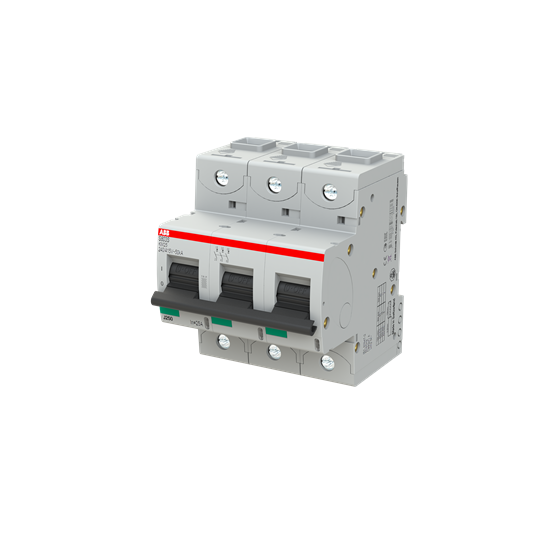

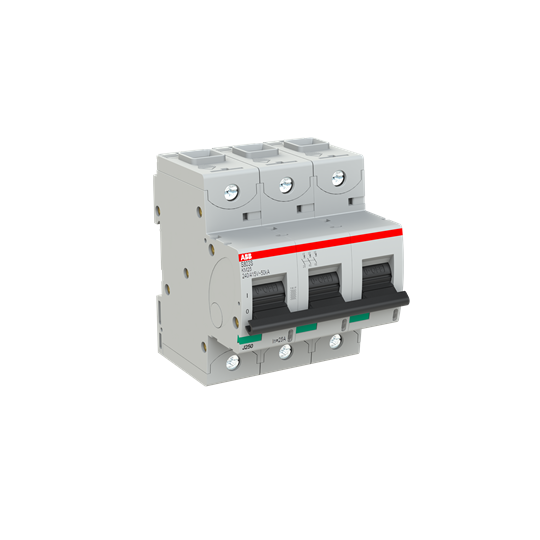

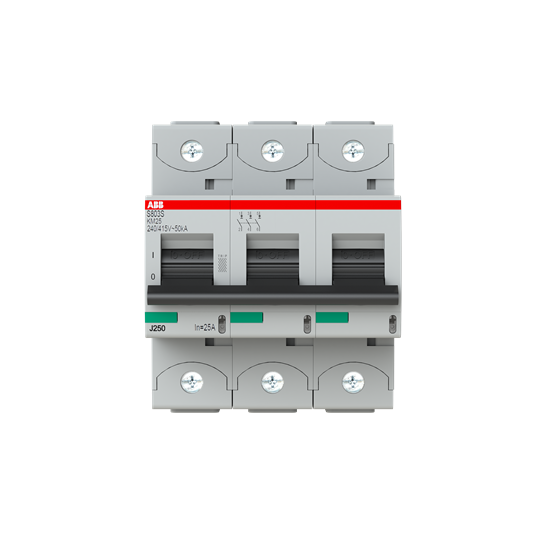

AUTOMAT S803S-KM25
Product number
1628891
S800S, 50kA Icu, 3Pol, KM-kar, 25A
S 800 S-KM karakteristikk
Funksjon: Beskyttelse mot kortslutning der det er behov for høy bryteevne. Spesialversjon med kun
magnetisk utløsning beregnet for motorer. Utmerket i applikasjoner der det er behov for selektivitet
mot en overstående bryter, eller som back-up mot en underliggende automat. Passer også til DC
applikasjoner.
Applikasjoner: Forretningsbygg og industri.
Standard: IEC/EN 60947-2
Icu=50 kA
Product details
Technical specifications
Built-in depth82.5 mm
Release characteristicKM
Number of poles (total)3
Number of protected poles3
Rated current25 A
Rated voltage400 V
Rated insulation voltage Ui690 V
Rated impulse withstand voltage Uimp8 kV
Voltage typeAC/DC
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V50 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V6 kA
Frequency50-60 Hz
Power loss12.6 W
Current limiting class3
Flush-mounted installationno
Product codes
SAPDCS508
El number1628891
Product number1628891
GTIN/EAN7612271202200
Manufacturer part number2CCS863001R0516
Vendor material number2CCS863001R0516
Basic information
Package measurements (L x W x H)95 x 81 x 82.5 mm
Package volume0.635 l
Package weight0.735 kg
Base uniteach
Package units1
Usage quantity–
UNSPSC32000000
BrandABB
Country of OriginCH Switzerland
Customs tariff code85362000
