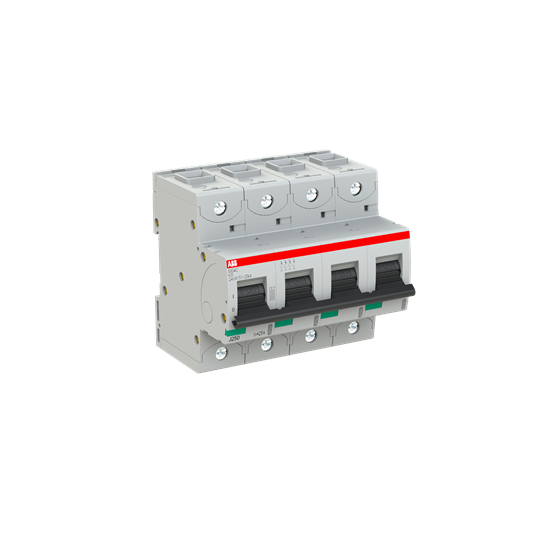

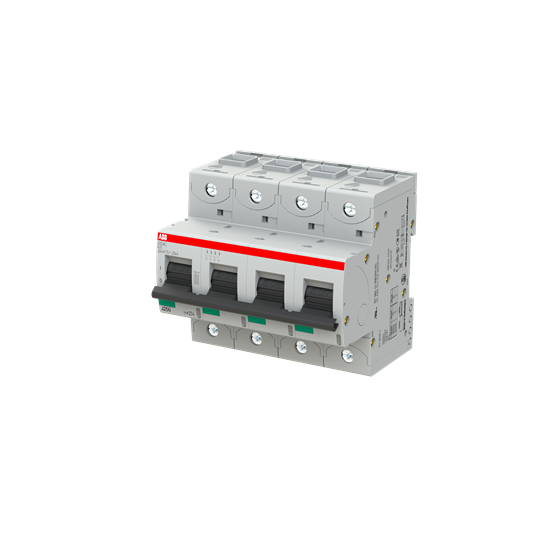

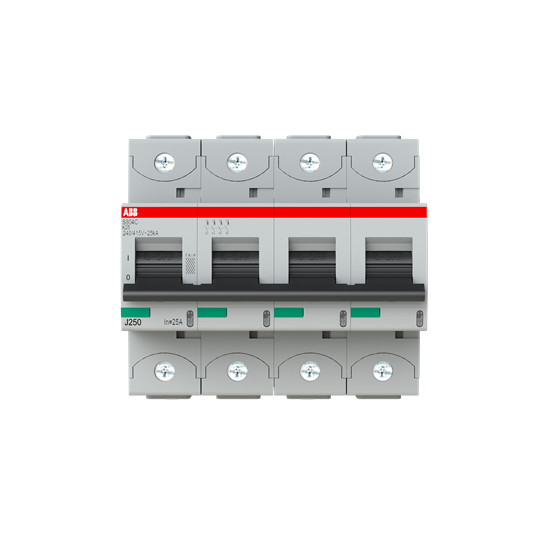

AUTOMAT S804S-K25
Product number
1628590
S800S, 50kA Icu, 4Pol, K-kar, 25A
S 800 S-K karakteristikk
Funksjon: Beskyttelse mot overlast og kortslutning i motor- og trafokretser der det er krav om høy bryteevne. Utmerket i applikasjoner der det er behov for selektivitet mot en overstående bryter eller som back-up mot en underliggende automat.
Fordeler: Ingen uønskede avbrudd på grunn av høye innkoblings- og startstrømmer opp til 10xIn.
På grunn av det meget følsomme termiske bimetallet gir K-karakteristikk en meget god beskyttelse i overstrøms området, i tillegg til en god beskyttelse av kabler og linjer.
Applikasjoner: Forretningsbygg og industri.
Standard: IEC/EN 60947-2
Icu=50 kA
Product details
Technical specifications
Built-in depth82.5 mm
Release characteristicK
Number of poles (total)4
Number of protected poles4
Rated current25 A
Rated voltage400 V
Rated insulation voltage Ui690 V
Rated impulse withstand voltage Uimp8 kV
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V25 kA
Voltage typeAC/DC
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V25 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V50 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V6 kA
Frequency50-60 Hz
Power loss17.2 W
Product codes
SAPDCS649
El number1628590
Product number1628590
GTIN/EAN7612271201845
Manufacturer part number2CCS864001R0517
Vendor material number2CCS864001R0517
Basic information
Package measurements (L x W x H)95 x 106 x 82.5 mm
Package volume0.831 l
Package weight0.98 kg
Base uniteach
Package units1
Usage quantity–
UNSPSC32000000
BrandABB
Country of OriginCH Switzerland
Customs tariff code85362000
