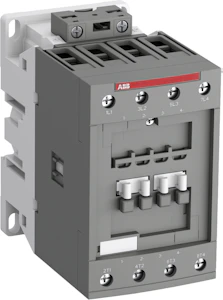

Kontaktor AF52-40-00-13
Product number
4117769
AF52-40-00-13 100-250V50/60HZ-DC Kontaktor
AF40-40...AF80-40 og AF40-22...AF80-22... er 4-polede kontaktorer brukes for kobling av laster opp til 690 V AC og 440 V DC. De blir i hovedsak brukt til kobling av ikke-induktive eller lett induktive laster (dvs. motstandsovner etc.). AF-kontaktorer har en elektronisk spole med bredt spenningsomrde f.eks 100-250V AC/DC. Bare fire spoler dekke styrespenninger mellom 24 ... 500 V 50/60 Hz eller 20 ... 500 V DC. AF kontaktorer kan hndtere store styrespenningsvariasjoner. AF kontaktorer har innebygget RC-ledd. AF-serien 4-polet blokk-kontaktorer. Det er 4 hovedpoler (4NO eller 2NO+2NC) samt mulighet til sette p front eller sidemonterte hjelpekontakter (kontaktorene leveres uten hjelpekontakter). Mekanisk bundet hjelpekontakter kompatibel med vedlegg L av IEC 60947-5-1 NC speilkontakter kompatible med vedlegg F av IEC 60947-4-1.
Product details
Technical specifications
Rated control supply voltage AC 50 Hz100 - 250 V
Rated control supply voltage AC 60 Hz100 - 250 V
Rated control supply voltage DC100 - 250 V
Voltage type for actuatingAC/DC
Number of normally closed contacts as main contact0
Number of normally open contacts as main contact4
Type of electrical connection of main circuitScrew connection
Operating voltage AC 50 Hz690 - 690 V
Operating voltage AC 60 Hz690 - 690 V
Rated operation current Ie at AC-1, 400 V100 A
Rated operation current Ie at AC-3, 400 V53 A
Rated operation power at AC-3, 400 V22 kW
Number of auxiliary contacts as normally open contact0
Number of auxiliary contacts as normally closed contact0
Suitable for distribution boardno
Product codes
SAPDJX695
El number4117769
Product number4117769
GTIN/EAN3471523133631
Manufacturer part number1SBL367201R1300
Vendor material number1SBL367201R1300
Basic information
Package measurements (L x W x H)113.5 x 70 x 125.5 mm
Package volume0.997 l
Package weight1.16 kg
Base uniteach
Package units1 / 8 / 192
Usage quantity–
UNSPSC32000000
BrandABB
Country of OriginFR France
Customs tariff code85369010
