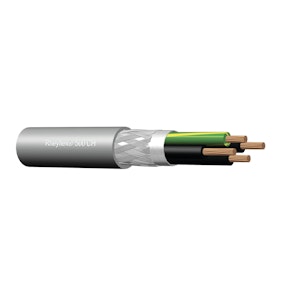

RHEYFLEX® 500V -CH-JZ 4G10

RHEYFLEX® 500V -CH- er en fleksibel, flammehemmet halogenfri kabel med skjerm av flettet, fortinnet kobber og aluminiumsfolie. Kabelen er konstruert slik at den i liten grad påvirker eller blir påvirket av eksterne elektomangetiske støykilder og/eller utstyr. Kabelen er primært konstruert for overføring av signaler. Egnet som transmisjonskabel for måling, kontroll og reguleringssystemer tilknyttet maskiner og utstyr. Samt for industri og produksjonslinjer hvor det er nødvendig med fleksibel kabel. Kabelen tåler (fri) bevegelse, men er ikke beregnet for applikasjoner med tvungen føring og repeterende gjentagelse. Tverrsnitt fra 10 mm² og større er tiltenkt brukt som forsyningskabel i fast installasjon, eller for verktøy i produksjonslinjer. RHEYFLEX® 500V -CH- kan benyttes i tørre og fuktige rom, men anbefales ikke permanent neddykket i vann. Kabelen kan installeres utendørs, med ekstra beskytelse, men ikke anbefalt nedgravd i bakken. Ikke egnet for applikasjoner med torsjonskrefter (vridning). KONSTRUKSJON Leder Rent kobber mangetrådet, IEC 60228; DIN VDE 0295, Klasse 5 Isolasjon Halogenfritt kompound, Type TS EN 50290-2-26 Isolasjonsfarge TS EN 50334, DIN VDE 0293. Sort isolasjon med hvit nummermerking Kabeloppbygning Gruppevis snodd Skjerm Fortinnet flettet kobberskjerm og aluminiumsfolie Ytrekappe Halogenfritt kompound, Type TS EN 50290-2-27 Identifikasjon I henhold til DIN VDE 0293:1990-01 JZ: sort, hvit nummerering med gul/grønn leder OZ: sort, hvit nummerering uten gul/grønn leder JB: fargede ledere I henhold til HD 308 S2 Silikonfri: Ja Bending factor when installed: D<25mm: 6 (xD); D<25mm: 4 (xD) Motstandsdyktighet i olje: Ja Type JZ= G/G jordleder og nummermerkede ledere Type OZ= Uten jordleder med nummermerkede ledere Type JB= G/G jordleder og fargede ledere
