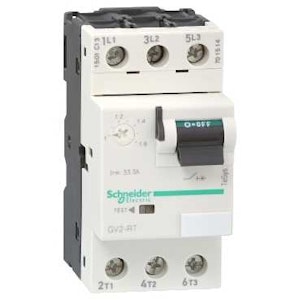

MOTORVERN MG/TRM 0,25-0,4A GV2RT03
Product number
4321818
Motorvern mg/trm 0,25-0,4A
GV2RT er 3-polede, termisk-magnetiske motorvernbrytere, spesialkonstruert for kontroll og beskyttelse av motorer i henhold til standarden IEC 947-2 og IEC 947-4-1. Forbedret motorvernbrytere i forhold til store innkoblingsstrømmer. Bryteevne: 10-100 kA. Magnetisk vern (kortslutning): Fast utløsenivå ca 20 ganger den maksimale innstillbare strømmen for termisk utløsning. Det termiske vernet (overlast) kompenserer automatisk for omgivelsestemperatur. Underspenningsvern og shuntutløser kan påmonteres. Bryteren kan låses i stilling "0" med hengelås. Motorvernbryteren tilfredsstiller kravene til skillefunksjon i åpen stilling.
Product codes
Basic information
Technical specifications
Documents (3)
| SAP | GBV533 |
|---|---|
| PLC | 4321818 |
| STK | 4321818 |
| GTIN/EAN | 3389110520590 |
| Manufacturer part number | GV2RT03 |
| Vendor material number | GV2RT03 |
| Package measurements (L x W x H) | 48 x 85 x 93 mm |
| Package volume | 0.379 l |
| Package weight | 0.236 kg |
| Package units | 1 |
| Usage quantity | 1 |
| UNSPSC | 32000000 |
| Brand | SCHNEIDER |
| Adjustment range undelayed short-circuit release | 8 ... 8 A |
| Degree of protection (IP) | IP20 |
| Depth | 78.5 mm |
| Device construction | Complete device in housing |
| Height | 89 mm |
| Number of poles | 3 |
| Overload release current setting | 0.25 ... 0.4 A |
| Phase failure sensitive | true |
| Rated operating voltage | 0 ... 690 V |
| Rated operation power at AC-3, 230 V | 0.06 kW |
| Rated operation power at AC-3, 400 V | 0.09 kW |
| Rated permanent current Iu | 0.4 A |
| Rated short-circuit breaking capacity lcu at 400 V, AC | 100 kA |
| Switch off technique | Thermomagnetic |
| Thermal protection | true |
| Type of control element | Rocker lever |
| Type of electrical connection of main circuit | Screw connection |
| Width | 45 mm |
| With integrated auxiliary switch | false |
| With integrated under voltage release | false |
