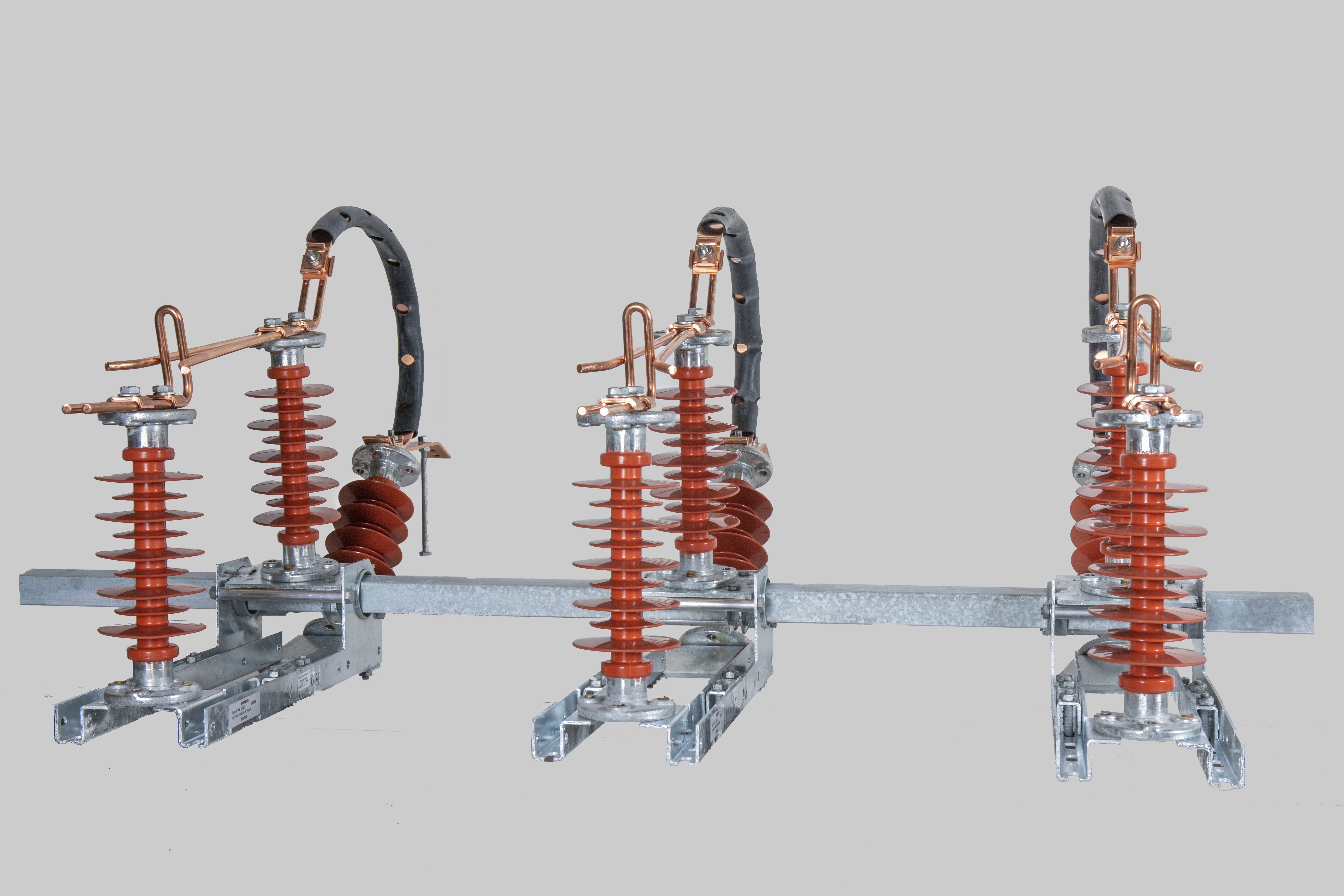

Sikringsskillebryter F148 SF2
Product number
2863522
F148 SHF, Sikringsskillebryter med fast tilkobling
F148 SHF Sikringsskillebryter
Bryterne leveres komplett montert på travers.
Inkluderer: 3 bryterpoler og eventuelle tilleggsmoduler ferdig montert, aluminiumstravers m/jordingsskrue, betjeningsrør (8,2 m over bakken), betjeningshåndtak,
betjeningsisolator, bulldog og gjennomgående bolt til feste til trestolpe.
Isolatortype: Kompositt
Horisontal montasje
Sikringsskillebryterne passer for sikringstyper med lengde ifølge DIN 46328
Anbefalt sikringstype er Siemens HHF-N.
Bryteren kan også tilpasses disse sikringstypene: RP-33, SHYE og OFCD.
Sikringstype må spesifiseres ved bestilling.
Sikringer kan skiftes fra bakken med verktøy.
(Støtte for betjeningsstang 148.0482.01, bestilles separat)
Merkespenning: 24 kV
Merkestrøm: 400 A
Masteavstand: 2,0 m
Faseavstand: 0,5 m
S - Sikringsskillebryter
H-mast
F – Fast tilkobling
Fjerde isolatorsett/avledersett skråmontert, 45°
Product details
Technical specifications
Version as main switchyes
Version as maintenance-/service switchyes
Version as safety switchyes
Version as emergency stop installationno
Version as reversing switchno
Number of switches1
Max. rated operation voltage Ue AC24 V
Rated operating voltage12 - 24 V
Rated permanent current Iu400 A
Rated permanent current at AC-23, 400 V400 A
Rated permanent current at AC-21, 400 V400 A
Rated short-time withstand current lcw20 kA
Switching power at 400 V20 kW
Conditioned rated short-circuit current Iq20 kA
Number of poles3
Product codes
SAPDMX276
El number2863522
Product number2863522
GTIN/EAN7071076287285
Manufacturer part number2863522
Vendor material number2863522
Basic information
Package measurements (L x W x H)10 x 15 x 10 mm
Package volume0.002 l
Package weight0.015 kg
Base uniteach
Package units1
Usage quantity–
UNSPSC32000000
BrandSIEMENS ENERGI
Country of OriginNO Norway
