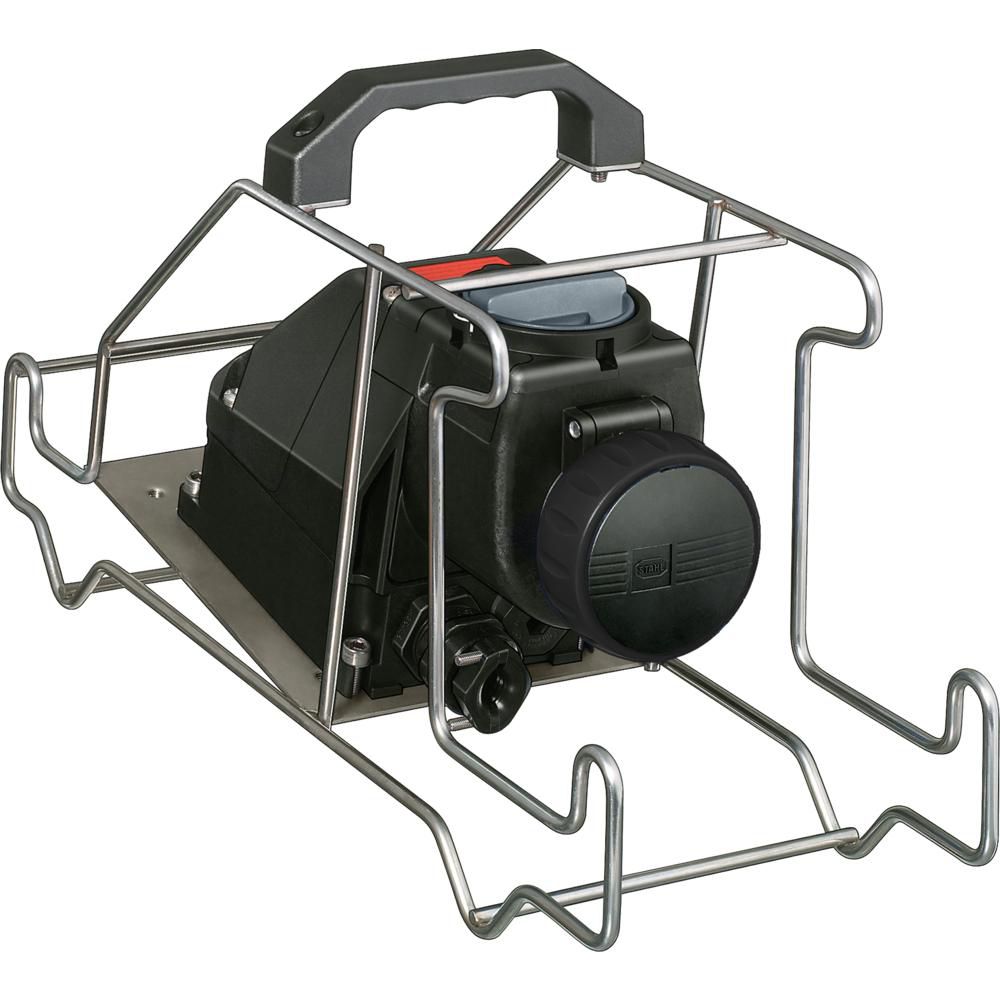

Koblingskontakt 16 A Svart 5h
Produktnummer
1544900
Koblingskontakt 16 A Svart 5h
16 A Koblingskontakt
eksplosjonsbeskyttet
8570/16-505-S-26-X-XX-XXX
Nominell driftsspenning : 347/600 ... 400/690 V AC
Frekvensområde : 50 / 60 Hz
Detaljert antall poler : 3 P + N + PE
Fargekode : Svart
Koding (klokkeposisjon) : 5
Kapslingsmateriale : Polyamid, glassfiberarmert
Monteringsrammemateriale : Rustfritt stål
Silikonfri : Nei
Bruksområde (soner) : 1,2,21,22
Bruksområde : Den europeiske union (ATEX)
Gasseksplosjonsbeskyttelse : II 2 G Ex db eb IIC T6 … T5 Gb
Støveksplosjonsbeskyttelse: II 2 D Ex tb IIIC T73 °C Db
Min. omgivelsestemperatur: -50 °C
Maks. omgivelsestemperatur: +35 °C
Nominell driftsstrøm: 16 A
Min. omgivelsestemperatur 2: -50 °C
Maks. omgivelsestemperatur 2: +65 °C
Nominell driftsstrøm 2: 6 A
Min. omgivelsestemperatur F : -58 °F
Maks. omgivelsestemperatur F : +95 °F
Min. omgivelsestemperatur °F 2: -58 °F
Maks. omgivelsestemperatur °F 2: +149 °F
IP-beskyttelsesgrad (IEC 60529): IP66
IP-beskyttelsesgrad (IEC 60079): IP64
Slagfasthet (IEC 60079) : 7,00 J
Slagfasthet (IEC 62262) : IK10
Inngang 1 : M25 x 1,5
Inngang 1 type : Kabelforskruning i metall
Inngang 1 type : CMP-25A2F100 TER n-pl. br.
Inngang 1 klemområde : 11,5 - 19,5 mm
Inngang 2 : M25 x 1,5
Inngang 2 type : Polyamid stoppplugg
Inngang 2 type : 8290/3-M25
For mer informasjon, se : r-stahl.com WebCode : 8570S
Produktdetaljer
Teknisk spesifikasjon
Nettspenning400 V
Nominell strøm16 A
Antall poler5
Spenning ihht. EN 60309-2500 V (50 + 60 Hz) svart
Tidsinnstilling5 h
Identifisering fargeSvart
Modell / utførelseKobling
KapslingsmaterialePlast
KabelinngangRett
Beskyttelseskontaktja
KontaktmaterialeCuZn
Overflatebehandling av kontakterForniklet
For Ex-sone1, 2
For Ex sone - støv21, 22
Ex-klasseII C
Produktnummer
SAPDLV799
Elnummer1544900
Produktnummer1544900
EAN/GTIN4046827169885
Produsentnummer274048
Leverandørnummer1544900
Standard informasjon
Pakkestørrelse (LxBxH)285 x 150 x 46 mm
Volum1.967 l
Vekt2.45 kg
Baseenhetstk
Pakkeenhet1
Forbruksmengde–
UNSPSC32000000
MerkeR. STAHL SCANDINAVIA
OpprinnelseslandDE Germany
Tolltariff85367000
