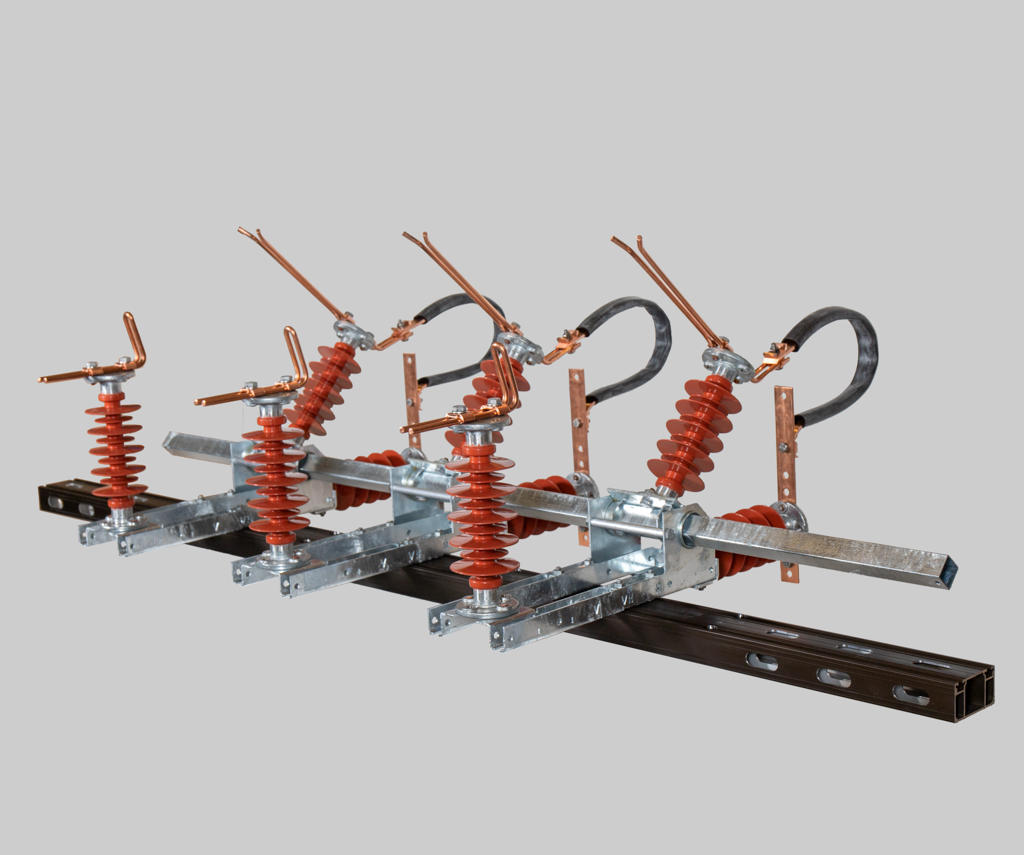

Kabelskillebryter F148KH1, H-mast, faseavstand 0,5m, 24kV
Produktnummer
2863530
F148 KH1, Kabelskillebryter for H-mast, delmontert
F148 KH1 Kabelskillebryter, delmontert.
Bryterne leveres komplett delmontert, medlevert travers.
Inkluderer: 3 bryterpoler og eventuelle tilleggsmoduler ferdig montert, aluminiumstravers m/jordingsskrue, betjeningsrør (8,2 m over bakken), betjeningshåndtak,
betjeningsisolator, bulldog og gjennomgående bolt til feste til trestolpe.
Isolatortype: Kompositt
Horisontal montasje
Merkespenning: 24 kV
Merkestrøm: 400 A
Masteavstand: M= 2,0 m
Faseavstand: F= 0,5 m
K – Kabelskillebryter
H – H-mast
1 – Tredje isolatorsett/avledersett horisontalt montert
Produktdetaljer
Teknisk spesifikasjon
Utførelse som hovedbryterja
Utførelse som vedlikehold-/servicebryterja
Utførelse som sikkerhetsbryterja
Utførelse som nødsstopp-innretningnei
Utført som vendebryternei
Antall brytere1
Maks nominell driftsspenning Ue ved AC24000 V
Nominell driftsspenning12000 - 24000 V
Nominell kontinuerlig strøm Iu400 A
Beregnet vedvarende strøm ved AC-23, 400V400 A
Nominell kontinuerlig strøm, AC-21, 400V400 A
Nominell korttids-strømfasthet lcw25 kA
Bryterkapasitet ved 400V400 kW
Betinget nominell kortslutningstrøm lq25 kA
Antall poler3
Produktnummer
SAPDCL539
Elnummer2863530
Produktnummer2863530
EAN/GTIN7071076287339
Produsentnummer2863530
Leverandørnummer2863530
Standard informasjon
Pakkestørrelse (LxBxH)2460 x 1200 x 800 mm
Volum2361.6 l
Vekt98 kg
Baseenhetstk
Pakkeenhet1
Forbruksmengde–
UNSPSC26131813
MerkeSIEMENS ENERGI
OpprinnelseslandNO Norway
Tolltariff85353000
