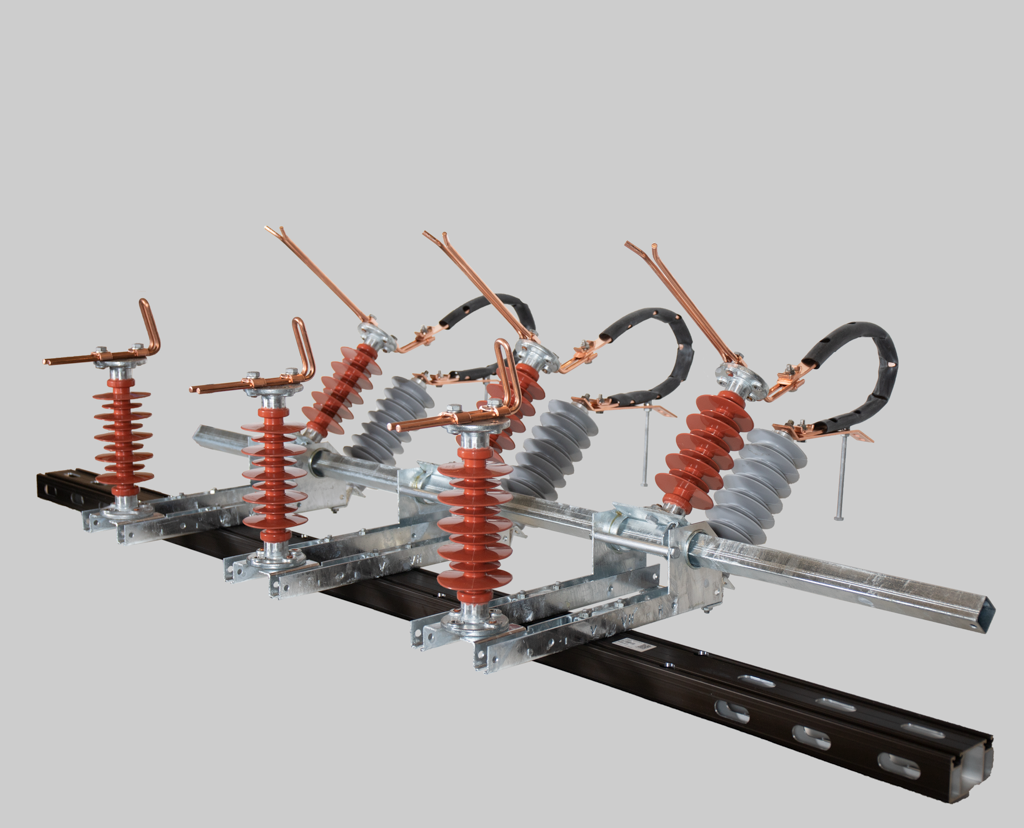

Kabelskillebryter F148KHA1, H-mast, faseavstand 0,5m, 24kV
Produktnummer
2863532
F148 KHA1, Kabelskillebryter med oversp.avl. Delmont
F148 KHA1 Kabelskillebryter, delmontert.
Bryterne leveres delmontert, medlevert travers.
Inkluderer: 3 bryterpoler og eventuelle tilleggsmoduler ferdig montert, aluminiumstravers m/jordingsskrue, betjeningsrør (8,2 m over bakken), betjeningshåndtak,
betjeningsisolator, bulldog og gjennomgående bolt til feste til trestolpe.
Isolatortype: Kompositt
Horisontal montasje
Merkespenning: 24 kV
Merkestrøm: 400 A
Masteavstand: M= 2,0 m
Faseavstand: F= 0,5 m
K – Kabelskillebryter
H – H-mast
A – Overspenningsavledere, type 3EK7 24kV
1 – Tredje isolatorsett/avledersett horisontalt montert
Produktdetaljer
Teknisk spesifikasjon
Utførelse som hovedbryterja
Utførelse som vedlikehold-/servicebryterja
Utførelse som sikkerhetsbryterja
Utførelse som nødsstopp-innretningnei
Utført som vendebryternei
Antall brytere3
Maks nominell driftsspenning Ue ved AC24000 V
Nominell driftsspenning12000 - 24000 V
Nominell kontinuerlig strøm Iu400 A
Beregnet vedvarende strøm ved AC-23, 400V400 A
Nominell kontinuerlig strøm, AC-21, 400V400 A
Nominell korttids-strømfasthet lcw40 kA
Bryterkapasitet ved 400V10 kW
Betinget nominell kortslutningstrøm lq20 kA
Antall poler3
Produktnummer
SAPDCL540
Elnummer2863532
Produktnummer2863532
EAN/GTIN7071076287353
Produsentnummer2863532
Leverandørnummer2863532
Standard informasjon
Pakkestørrelse (LxBxH)2460 x 1200 x 800 mm
Volum2361.6 l
Vekt98 kg
Baseenhetstk
Pakkeenhet1
Forbruksmengde–
UNSPSC26131813
MerkeSIEMENS ENERGI
OpprinnelseslandNO Norway
Tolltariff85353000
