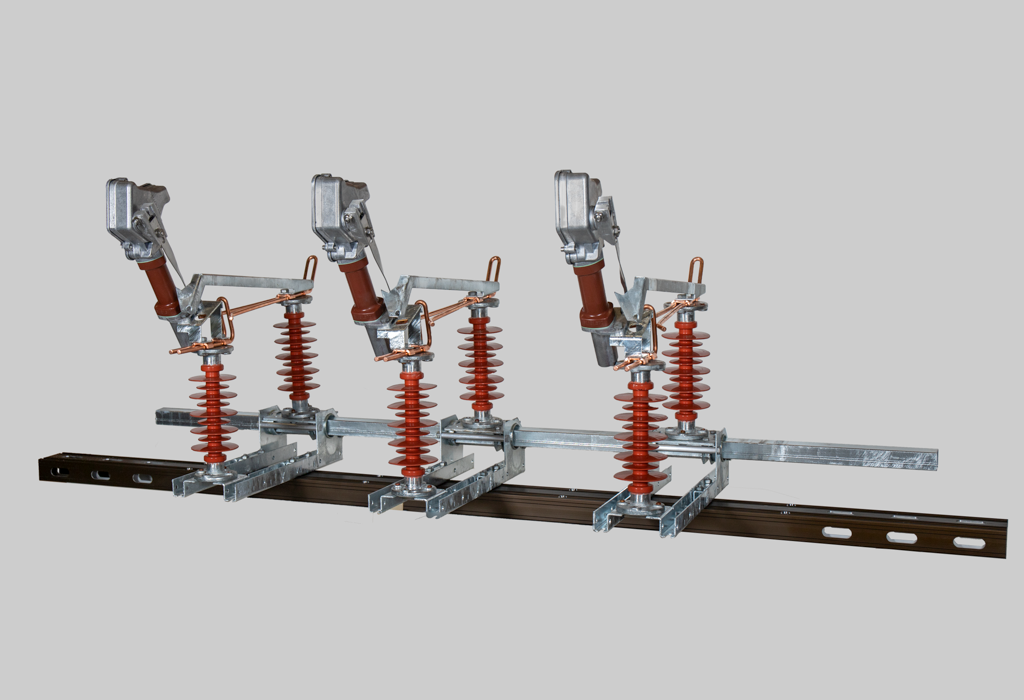

Lastskillebryter F148LFH2, H-mast, faseavstand 1,5m, 24kV
Produktnummer
2863558
F148 LFH2, Lastskillebryter med fast tilk. delmont.
F148 LFH2 Lastskillebryter delmontert.
Bryterne leveres komplett delmontert, medlevert travers.
Inkluderer: 3 bryterpoler og eventuelle tilleggsmoduler ferdig montert, aluminiumstravers m/jordingsskrue, betjeningsrør (8,2 m over bakken), betjeningshåndtak,
betjeningsisolator, bulldog og gjennomgående bolt til feste til trestolpe.
Isolatortype: Kompositt
Horisontal montasje
Merkespenning: 24 kV
Merkestrøm samleskinner: 400 A
Merkestrøm lasthode: 630 A
Masteavstand: M= 2,0 m
Faseavstand: F= 1,5 m
L – Lastskillebryter
F – Fast tilkobling
H – H-mast
2 – Tredje isolatorsett/avledersett skråmontert, 45°
Produktdetaljer
Teknisk spesifikasjon
Utførelse som hovedbryterja
Utførelse som vedlikehold-/servicebryterja
Utførelse som sikkerhetsbryterja
Utførelse som nødsstopp-innretningnei
Utført som vendebryternei
Antall brytere3
Maks nominell driftsspenning Ue ved AC24000 V
Nominell driftsspenning12000 - 24000 V
Nominell kontinuerlig strøm Iu400 A
Beregnet vedvarende strøm ved AC-23, 400V400 A
Nominell kontinuerlig strøm, AC-21, 400V400 A
Nominell korttids-strømfasthet lcw40 kA
Bryterkapasitet ved 400V10 kW
Betinget nominell kortslutningstrøm lq20 kA
Antall poler3
Produktnummer
SAPDCL545
Elnummer2863558
Produktnummer2863558
EAN/GTIN7071076287575
Produsentnummer2863558
Leverandørnummer2863558
Standard informasjon
Pakkestørrelse (LxBxH)2000 x 1200 x 800 mm
Volum1920 l
Vekt118 kg
Baseenhetstk
Pakkeenhet1
Forbruksmengde–
UNSPSC26131813
MerkeSIEMENS ENERGI
OpprinnelseslandNO Norway
Tolltariff85353000
