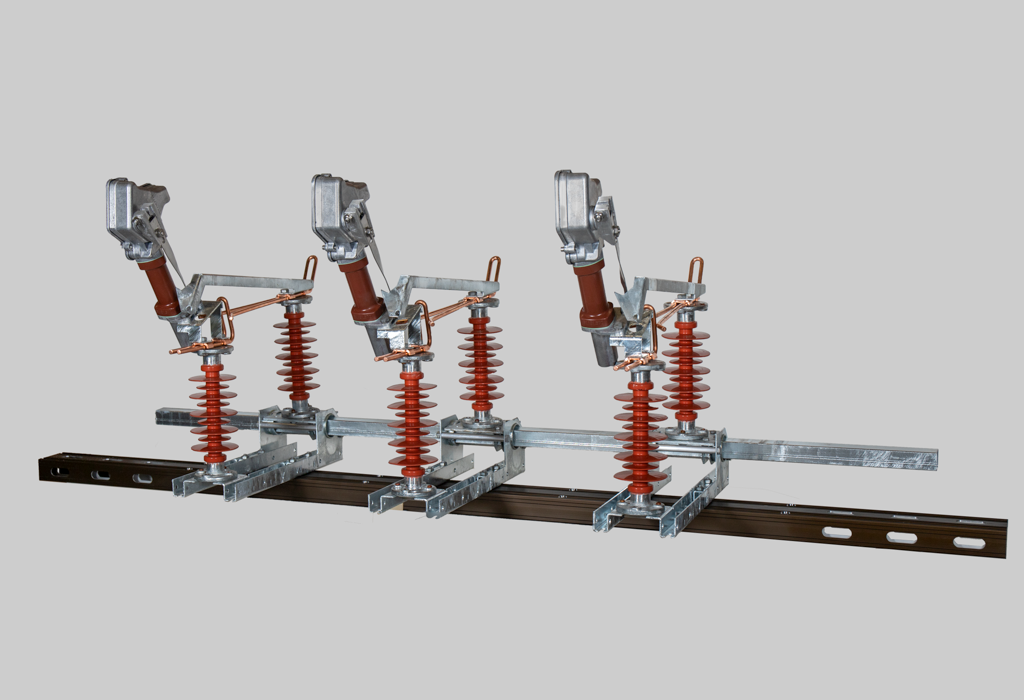

Lastskillebryter F148LKH1, H-mast, faseavstand 0,5m, 24kV
Produktnummer
2863138
F148 LKH1, Kabelskillebryter med oversp.avl.
F148 LKH1 Lastskillebryter
Bryterne leveres komplett montert på travers.
Inkluderer: 3 bryterpoler og eventuelle tilleggsmoduler ferdig montert, aluminiumstravers m/jordingsskrue, betjeningsrør (8,2 m over bakken), betjeningshåndtak,
betjeningsisolator, bulldog og gjennomgående bolt til feste til trestolpe.
Isolatortype: Kompositt
Horisontal montasje
Merkespenning: 24 kV
Merkestrøm samleskinner: 400 A
Merkestrøm lasthode: 630 A
Masteavstand: M= 2,0 m
Faseavstand: F= 0,5 m
L – Lastskillebryter
K – Kabelskillebryter
H – H-mast
1 – Tredje isolatorsett/avledersett horisontalt montert
Produktdetaljer
Teknisk spesifikasjon
Utførelse som hovedbryterja
Utførelse som vedlikehold-/servicebryterja
Utførelse som sikkerhetsbryterja
Utførelse som nødsstopp-innretningnei
Utført som vendebryternei
Antall brytere1
Maks nominell driftsspenning Ue ved AC24000 V
Nominell driftsspenning12000 - 24000 V
Nominell kontinuerlig strøm Iu400 A
Beregnet vedvarende strøm ved AC-23, 400V400 A
Nominell kontinuerlig strøm, AC-21, 400V400 A
Nominell korttids-strømfasthet lcw25 kA
Betinget nominell kortslutningstrøm lq25 kA
Antall poler3
Antall hjelpekontakter normalt lukket0
Produktnummer
SAPDCL529
Elnummer2863138
Produktnummer2863138
EAN/GTIN7071076286561
Produsentnummer2863138
Leverandørnummer2863138
Standard informasjon
Pakkestørrelse (LxBxH)2460 x 1200 x 800 mm
Volum2361.6 l
Vekt122 kg
Baseenhetstk
Pakkeenhet1
Forbruksmengde–
UNSPSC26131813
MerkeSIEMENS ENERGI
OpprinnelseslandNO Norway
Tolltariff85353000
